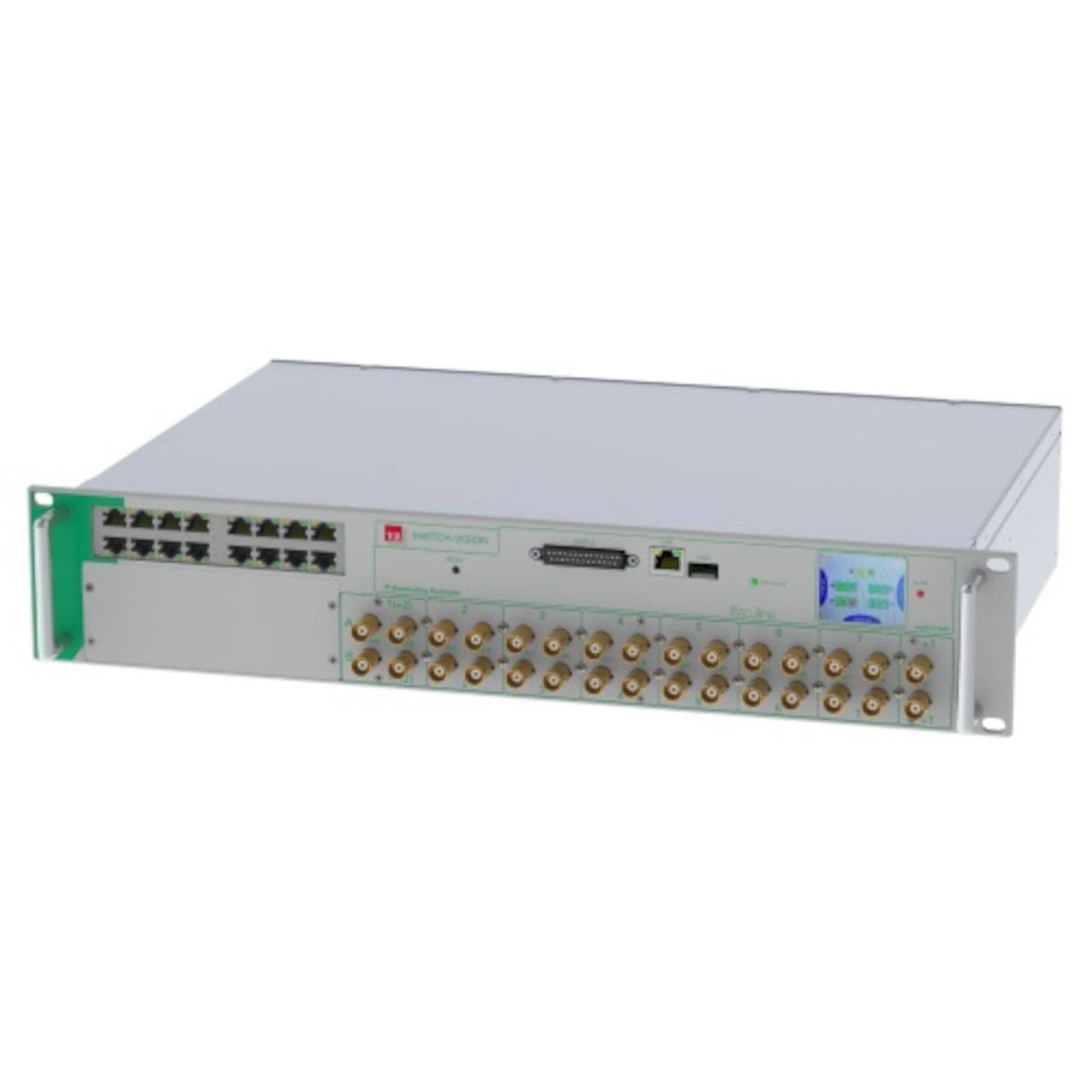

UNITÀ DI SCAMBIO SWITCH-VISION
La serie SWITCH-VISION è composta da unità di scambio N+1 or N+2 (in dimensioni veramente ridotte) e rappresenta la soluzione da parte di TEM ai sistemi che necessitano di questa tecnologia.In ogni stazione di trasmissione la totale ridondanza è la chiave per prevenire ogni tipo di disservizio.
- Serie: Switchover Unit
- Modello: SWITCH-VISION
CARATTERISTICHE
- Compact 2U or 3U 19” Rack chassis
- Configurazione ridondante N+1 o N+2 (fino a 7+1 o 6+2 trasmettitori)
- Diverse configurazioni con diverse interfacce di input:
· Doppia matrice di input ASI
· Matrice di ingresso di commutazione RF
· Divisione ingresso passivo RF
· Matrice di ingresso audio e video analogico - Matrice di uscita RF integrata
- Comunicazione dati IP o Serial Link
- SNMP, interfaccia web e display touch screen
- Modalità di funzionamento: MANUALE o AUTOMATICO
SPECIFICHE TECNICHE
- Configurazione: N+1, N+2, N+1+M+1 / N<8 Switch-Vision 2U, 2E Series / N<5 Switch-Vision 3U, 4000 Series
- RF output matrix: Sistema di relè PCB integrato per potenza fino a 80 W o 350 W rms o relè coassiali esterni
- Impedenza RF: 50 OHM
- Connettori RF: N (f) up to 80W rms / 7/16 (f) up to 350W rms / In accordo con Coaxial RElays (Switch-Vision 2E, 4000 Series)
- Input matrix: DVB-ASI / BTS / SMPTE-310M o RF switching matrix o RF distribuzione passiva o Analog Video & Audio (optional)
- Input connectors: BNC (f) 75 Ohm, o N (f) 50 Ohm, o SMA (f) 50 Ohm
(in accordo con la configurazione richiesta) - Slave management: Ethernet 10/100/1000 BaseT / RS-485 / Dry Contact consensus
- Comunicazione IP: 8 o 16 porte IP Switch integrate
- Connettori IP: RJ-45
- Connettori AUX: DB-25
- Data logger: integrato con la conservazione di eventi e allarmi
- Firmware upgrade: via porta USB o via Web GUI
